工業視頻內窺鏡是通過顯示屏實時觀察檢測圖像的內窺檢測工具，擅長通過目視檢測（RVI）的方式檢查工業設施內表面缺陷，管道質量檢測是其主要應用之一，特別是壓力管道檢測。工業視頻內窺鏡在管道質量目視檢測中的應用主要包括：管道內表面質量檢測、和管道內焊縫質量檢測。具體詳細說明如下。

管道內表面質量檢測

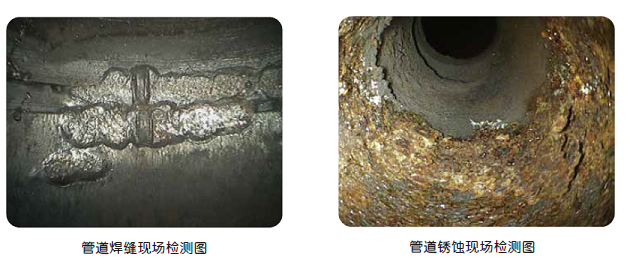

1. 檢測步驟：首先對管道（例如：低碳鋼壓力管道）進行必要的清洗，檢查并確認管道兩端沒有毛刺等影響內窺鏡進入的障礙，根據管道的直徑選擇合適探頭的工業視頻內窺鏡；然后將探頭從管道一端送入，緩慢推進（例如：速度不超過10mm/s），檢測者實時觀察檢測圖像；建議從管道另一端實施同樣的檢測；針對發現的缺陷做出標記，并采集圖像，進行必要的測量與分析；最后，生成內窺檢測報告。

2. 檢測缺陷：通過檢測圖像可以發現內表面的腐蝕痕跡、劃痕、劃傷、起皮、凹坑缺陷、以及管壁鉆孔的翻邊、毛刺等，并可以測量凹坑深度、以及劃傷的長度和深度等。

3. 檢測驗收：根據預先設定的驗收標準做出接收或拒收的結果。例如：深度大于壁厚的5%的劃痕和凹坑、以及長度大于30mm的劃傷予以拒收。

管道內焊縫質量檢測

1. 檢測步驟：內窺檢測前的準備工作同上；然后從管子的一端伸入探頭觀察焊縫質量；由于焊縫可能有焊瘤，有高度擋住光線，看不到另外半部焊縫，需再從另一端送入探頭繼續檢查焊縫質量；發現缺陷后做出標記，并采集圖像，進行必要的測量與分析；最后，生成內窺檢測報告。

2. 檢測缺陷：對于色彩還原度好的內窺鏡，可觀察到銀白色的焊縫表面、以及淺黃色的熱影響區表面；同時可檢出缺陷包括對接接頭未焊透、焊根凹陷、咬邊；焊接接頭表面的裂紋、氣孔、非金屬夾雜物；以及導管焊接處的焊瘤、飛濺物等。

3. 檢測驗收：根據預先設定的驗收標準做出接收或拒收的結果。例如：如存在超過導管壁厚20%的焊根凹陷、以及長度大于焊縫全長10%的咬邊，可以拒收。

傳統管道檢測通常只能直觀查找外觀缺陷，在工業視頻內窺鏡的輔助下，則實現了對管道內表面質量缺陷以及管道內焊縫質量的全面目視檢測。使用韋林工業視頻內窺鏡檢測管道內部，不僅可以利用CCD捕獲清晰圖像進行定性觀察，還可以利用雙目鏡測量或3D測量技術進行定量分析，有助于更為準確地評估質量缺陷、并做出接收/拒收的正確決策。
